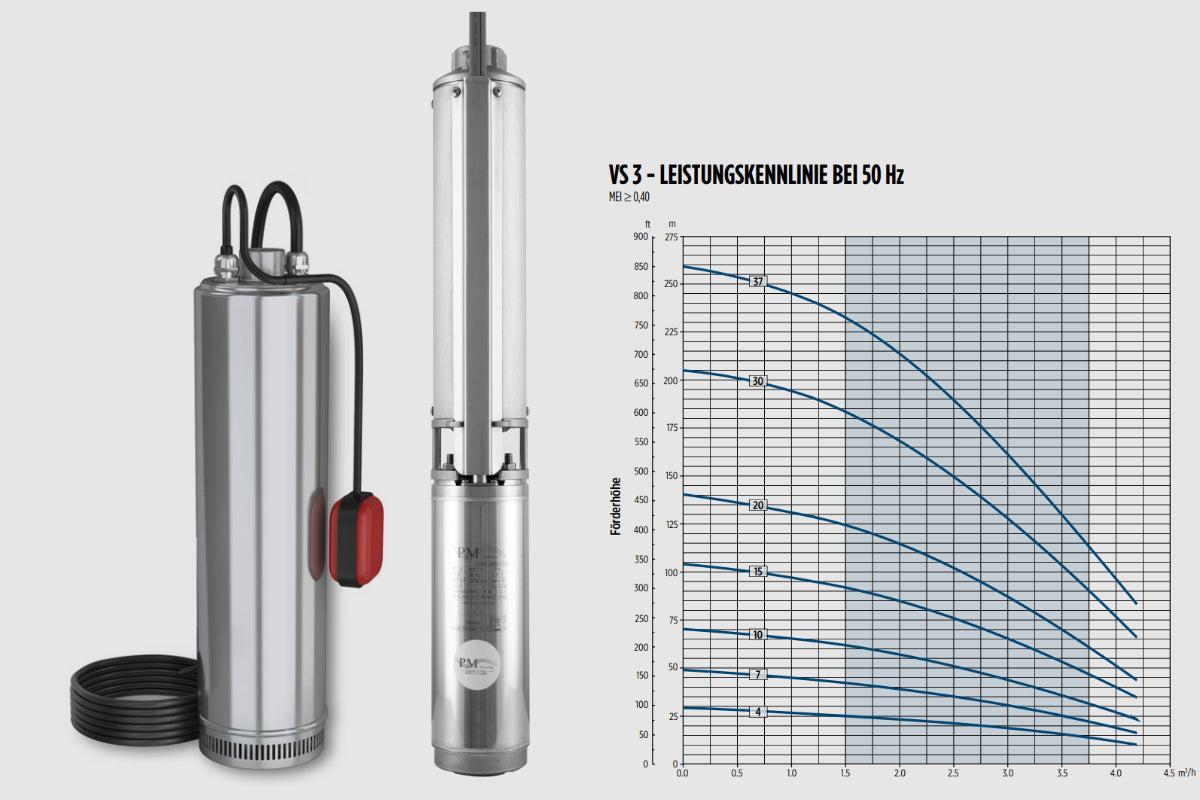

Unterwasserpumpe Auslegung-einfach erklärt

Was ist wichtig bei der Auslegung einer Unterwasserpumpe?

Bei einer Unterwasserpumpe gibt es 2 Werte die bei der Auslegung entscheidend sind, die Fördermenge und die Förderhöhe.

Unterwasserpumpe Fördermenge?

Jede Wasserpumpe ist für eine bestimmte Fördermenge ausgelegt, wenn die Wasserpumpe diese Menge fördert arbeitet sie am Best-Punkt und hat den höchsten Wirkungsgrad.

Diese optimale Fördermenge ist bei unseren Wasserpumpen im Pumpenland-Shop in den Technischen Daten als Fördermenge norm. angegeben.

Diese Fördermenge norm. ist in der Regel schon in der Typenbezeichnung einer  Wasserpumpe angegeben, die erste Zahl steht für die Fördermenge norm. in m³/h

Beispiele:

• Unterwasserpumpe FROG 3-12  (Fördermenge norm. 3m³/H)
• Tiefbrunnenpumpe Franklin VS 3-20  (Fördermenge norm. 3m³/H)
• Tiefbrunnenpumpe FrankIin SX 3-18  (Fördermenge norm. 3m³/H)



Welche Fördermenge sollte Ihre Unterwasserpumpe leisten?

Nachfolgend finden Sie eine Übersicht, anhand der Sie ermitteln können, welche Fördermenge für Ihren Einsatzzweck notwendig ist.

Fördermenge norm. 1 m³/h: Wochenendhaus, ev. Einfamilienhaus

Fördermenge norm. 2 m³/h: Wochenendhaus, Einfamilienhaus, Gartenbewässerung

Fördermenge norm. 3 m³/h: Wochenendhaus, Einfamilienhaus, Mehrfamilienhaus, Gartenbewässerung

Fördermenge norm. 4 m³/h: Mehrfamilienhaus, Landwirtschaft, Gartenbewässerung

Fördermenge norm. 5 m³/h: Mehrfamilienhaus, Landwirtschaft, Gartenbewässerung



Unterwasserpumpe Förderhöhe?

Jede Wasserpumpe ist auch für eine bestimmte Förderhöhe ausgelegt, zum einen es gibt die Förderhöhe max. das ist der max. Druck den die Wasserpumpe bei abgesperrter Druckseite erreichen kann. Weiters  gibt es die Förderhöhe norm. das ist die Förderhöhe bei den die Wasserpumpe den besten Wirkungsgrad hat - Best-Punkt

Bei der richtigen Auswahl einer Wasserpumpe arbeitet die Pumpe möglichst nah an ihrem Best-Punkt!

Diese optimale Förderhöhe ist bei unseren Wasserpumpen im Pumpenland-Shop in den Technischen Daten als Förderhöhe norm. angegeben.



Zur Auslegung einer Unterwasserpumpe:

Schritt-für-Schritt-Anleitung:

1. Welche Fördermenge norm. brauchen Sie entsprechend Ihrer Anwendung? (Erklärung Oben)
2. Welchen mittleren Arbeitsdruck möchten Sie haben? (Der mittlere Arbeitsdruck ist der mittlere Druck zwischen Einschaltdruck und Ausschaltdruck einer Wasserpumpe.)
3. Den Mittleren Arbeitsdruck und die senkrechte Förderhöhe zusammenrechnen und diesen Wert mit der Förderhöhe norm. der Pumpe vergleichen.

Die senkrechte Förderhöhe einer Unterwasserpumpe oder Tiefbrunnenpumpe ist der senkrechte Höhenunterschied zwischen Wasserspiegel im Brunnen und dem Wasserhahn im Haus. (Vom tiefsten Wasserstand im Brunnen ausgehen)

Beispiel:

1. Einfamilienhaus Fördermenge norm. 2-3 m³/h
2. Mittlerer Arbeitsdruck: 3,5 bar (Einschaltdruck 2,5 bar, Ausschaltdruck 4,5 bar)
3. 3,5 bar entspricht 35 m + 20 m senkrechte Förderhöhe gesamt 55 m

Ermittelte Förderhöhe norm.: 55 m
(Die Pumpe muss nicht genau 55 m Förderhöhe norm. haben, der Wert kann +/-  5m abweichen)



Zusammenfassung:

1. Fördermenge norm. festlegen (welche Anwendung-Einfamilienhaus?)
2. Pumpen mit der gewünschten Fördermenge norm. suchen
3. Förderhöhe und mittleren Arbeitsdruck zusammenrechnen (in m rechnen)
4. Pumpen suchen welche ca. den berechnete Wert (Förderhöhe norm.) liefern, (kann +/- 5m abweichen)


Im Link unten finden Sie eine Übersicht aller Unterwasserpumpen welche wir auf Lager haben, mit den relevanten Technischen Daten die zur Auslegung benötigt werden:

Link zu den Technischen Daten von Unterwasserpumpen
